产品描述：

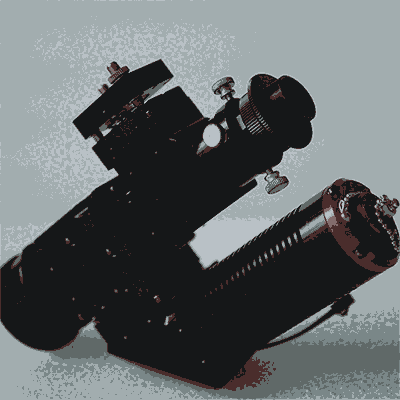

松盛光电同轴测温视觉方形光斑激光焊接头通过DOE光学整形的方式是聚焦的光斑为正方形，采用复合透镜结构，有效消除激光单片透镜聚焦带来的光晕、光环等聚焦不良现象;D80和SMA-905接口可选;适用于光纤耦合的半导体激光和YAG激光焊接系统;测温模块可选;光斑能量极为均匀，平顶光分布;方型光斑有3*3，6*6，8*8三种规格可选。该激光焊接头重量为：1.41kg。



?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 光斑形状? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?光斑质量参数




主要特点：

在线闭环温度控制

DOE光学整形设计

同轴CCD监控接口

环形照明光源，成像更清晰可见

内部结构完全密封

主要应用：

电路板激光恒温焊接

恒温塑料焊接




产品参数：

序号 Number	通光孔径mm Aperture of aperture	光纤接口 Aperture（mm）	照明 Illumination	适用波长nm Applicable wavelength	聚焦焦距mm Focusing focal length	视场范围mm Focusing focal length	CCD接口 CCD interface	测温模块接口 Temperature measurement module interface
1	≤40	D80	400~700	915/980	80-210	15-20	C/CS	有
2	≤40	SMA-905	400~700	915/980	80-210	15-20	C/CS	有
3	≤40	QBH	400~700	915/980	80-210	15-20	C/CS	有
