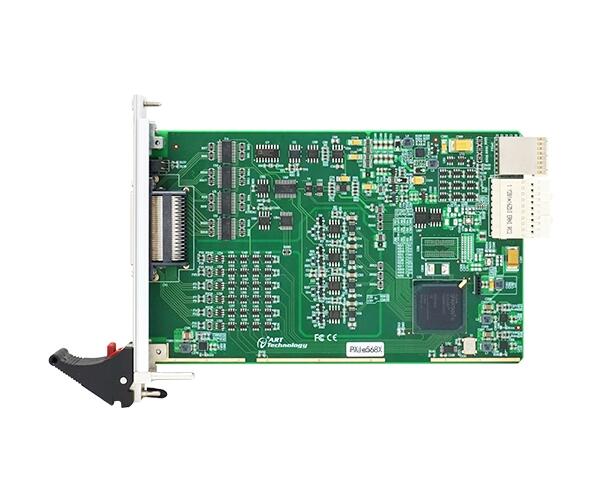

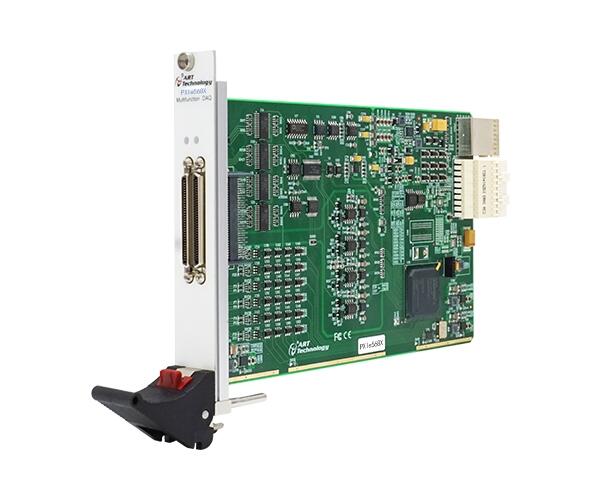

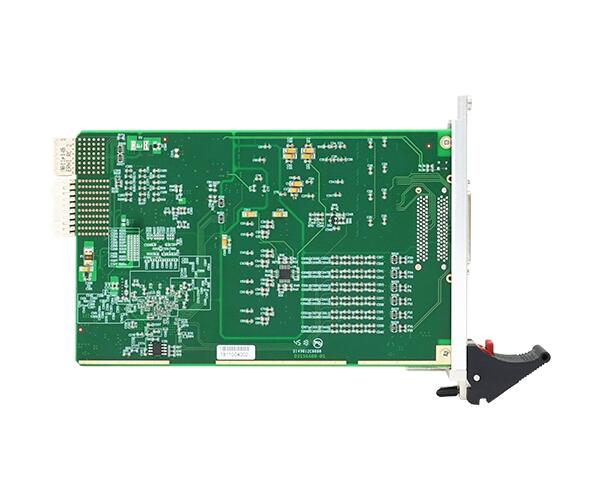

多功能数据采集卡；该系列板卡提供64路模拟量输入（max），500KSps采样速率（max）；4/2/0通道模拟量同步输出；8路带缓冲数字I/O；16/8路可编程I/O；2/1通道多功能计数器
型号
AI
AO
CTR
DIO
分辨率
通道
采样率
分辨率
通道
采样率
通道
通道
PXIe5680B
18
单端64路双端32路
500KS/s
16
4路
500KS/s
2路
24路
PXIe5681B
18
单端32路双端16路
500KS/s
16
2路
500KS/s
1路
16路
PXIe5682B
18
单端64路双端32路
500KS/s
16
0路
500KS/s
2路
24路
PXIe5683B
18
单端32路双端16路
500KS/s
16
0路
500KS/s
1路
16路
|
连接器可选 |
可通过VHDCI-68芯屏蔽线缆连接SCB-A68D接线盒 |
|
|
AI模拟量输入 |
ADC分辨率 |
18位（Bit） |
|
采样范围 |
±10V、±5V、±2V、±1V、±0.5V、±0.2V、±0.1V |
|
|
采样模式 |
按需单点采集、连续采集、有限点采集 |
|
|
存储器深度 |
16K字（点）FIFO存储器 |
|
|
触发源 |
软件强制触发、模拟触发、数字触发 |
|
|
AO模拟量输出 |
分辨率 |
16位（Bit） |
|
量程 |
±10V |
|
|
驱动能力 |
5mA |
|
|
通道输出模式 |
同步输出 |
|
|
生成模式 |
单点（按需）采样、有限点采样、连续采样 |
|
|
CTR计数器 |
计数器位数 |
32 |
|
电气标准 |
TTL电平 |
|
|
计数器功能 |
CI：边沿计数、频率测量、周期测量、半周期测量、脉宽测量、 双边沿间隔测量、线性位置测量、角度位置测量 |
|
|
CO：脉冲输出 |
||
|
DI/O |
通道数 |
8路支持带缓存DIO（P0.<0..7>） |
|
PFI通道 |
16路(PXIe5680B/5682B)；8路(PXIe5681B/5683B) |
|
|
配置方式 |
程控I/O方向与状态 |
|
|
采样方式 |
按需单点采样、有限点采样、连续采样 |
|
|
软件自动校准 |
||
|
支持多卡同步 |
||
