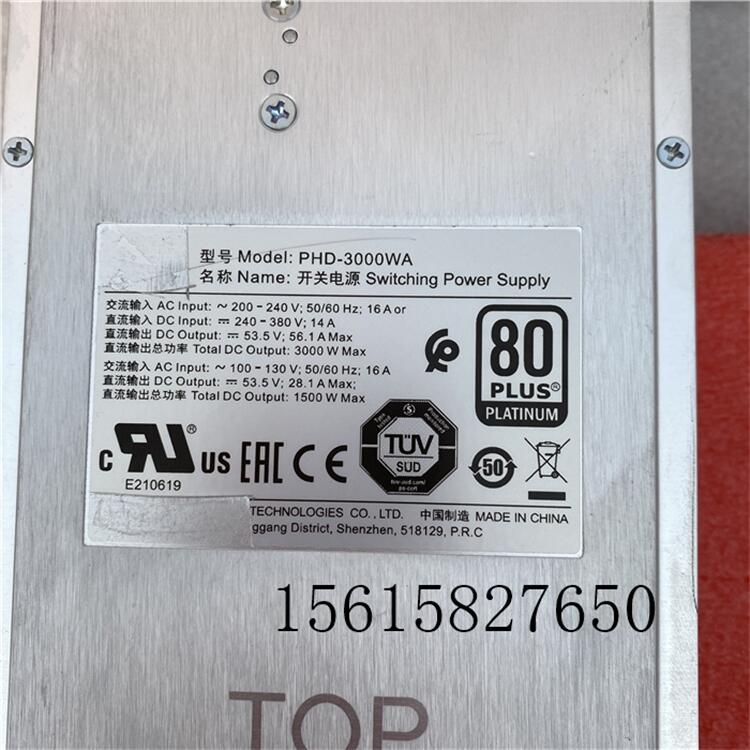

PHD-3000WA
3000W 交流&高压直流PM模块
PM模块通过PEM模块将电源从外部接入，然后输出到电源背板。
概述
表1 电源属性
|
属性 |
描述 |
|
描述 |
3000W 交流&高压直流电源模块 |
|
物料清单 |
02310VMA |
|
型号 |
PHD-3000WA |
表2 电源对应产品与版本支持情况
|
产品 |
软件版本 |
|
NE5000E-X16A |
V800R006C00 |
|
NE5000E CCC-A |
V800R006C00 |
外观
PM模块如图1所示。
图1 PM模块示意图
PM模块无外部电源输入接口，通过交流PEM模块或高压直流PEM模块将电源从外部接入，交流PEM模块如图2所示，高压直流PEM模块如图3所示。
图2 交流PEM模块示意图
图3 高压直流PEM模块示意图
面板
图4 PM模块面板外观图
表3 指示灯说明
|
名称 |
指示灯颜色 |
正常状态 |
异常状态 |
异常原因 |
|
输入 |
绿色 |
亮 |
灭 |
无交流输入。 |
|
输出 |
绿色 |
亮 |
灭 |
模块无输出。 |
|
报警 |
红色 |
灭 |
亮 |
风扇故障 过温保护 输出过压保护 输出过流保护或短路 模块电流严重不均衡 |
技术指标
|
项目 |
描述 |
|
尺寸（宽×深×高） |
107毫米×437毫米×41.5毫米 |
|
重量 |
2.0千克 |
|
输入额定电压 |
200V 交流 ~ 240V 交流 （220V 电网） 240V 直流/380V 直流 |
|
输入电压范围 |
180V 交流 ~ 264V 交流 192V 直流 ~ 400V 直流 |
|
输入电流 |
16 安培 |
|
输出功率 |
3000W |
|
典型功耗 |
182W |
|
典型散热值 |
590.5英热单位/小时 |
说明：
交流供电支持200-240V系统，支持供电电压（180~264V），不支持110V单相交流输入，可以支持110V双火线系统，要求双火线供电电压满足180V~264V。
