深圳ACMB-WAT22D1室外无线交流电表箱ACMB
室外无线交流电表箱ACMB
ACMB（outdoor wireless AC meter box）集成iACMETER、交流互感器和防雷器于一体，应用于室外环境。
外观及接口
图3-62 ACMB外观

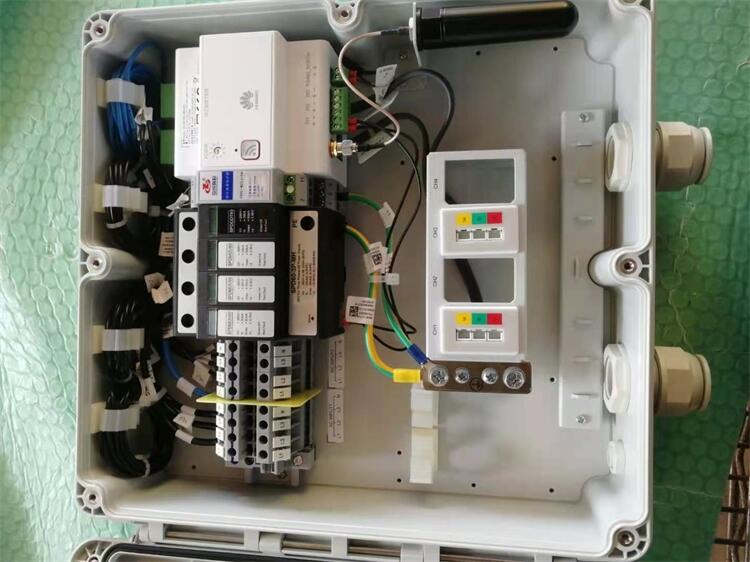

图3-63 ACMB接口
|
（1）交流输入端子 |
（2）交流防雷器 |
（3）信号防雷器 |
|
（4）iACMETER |
（5）接地排 |
（6）交流互感器转换接口 |
|
（7）天线 |
（8）绑线桥 |
（9）走线孔 |
表3-83 配置说明
|
型号 |
配置 |
|---|---|
|
ACMB-WAT13D1 |
1路交流电压检测（单市电或单油机），配置3个量程100A的交流互感器 |
|
ACMB-WAT12D1 |
1路交流电压检测（单市电或单油机），配置3个量程50A的交流互感器 |
|
ACMB-WAT23D1 |
2路交流电压检测（市电+油机检测），配置6个量程100A的交流互感器 |
|
ACMB-WAT22D1 |
2路交流电压检测（市电+油机检测），配置6个量程50A的交流互感器 |
技术规格
表3-84 ACMB规格
|
分类 |
项目 |
范围/满足标准 |
|---|---|---|
|
环境 |
工作温度 |
-20℃~+60℃ |
|
存储温度 |
-40℃～+70℃ |
|
|
工作湿度 |
5%RH~95%RH（无冷凝） |
|
|
存储湿度 |
5%RH～95%RH |
|
|
海拔高度 |
0m～4000m（在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃） |
|
|
结构 |
尺寸（高×宽×深） |
310mm×300mm×90mm |
|
重量 |
＜3kg |
|
|
电气参数 |
功耗 |
＜3W |
|
防护 |
防护等级 |
IP55 |
