商品详情
表3-31 PDC-2200WC基本属性
| 属性 | 描述 |
|---|---|

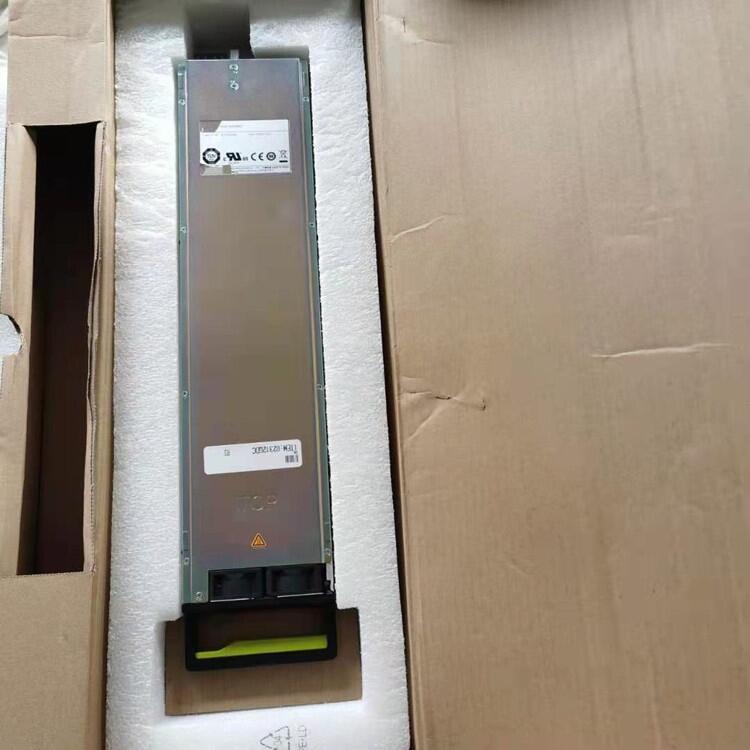

| 描述 | PM2200W直流电源模块 |
| 部件编码 | 02312GDC |
| 型号 | PDC-2200WC |
1表3-32 PDC-2200WC与产品型号的配套关系
| 产品子系列 | 产品型号 | 起始支持版本 | 使用限制 | 可插槽位号 |
|---|---|---|---|---|
| CloudEngine | CE16816-DC | V200R005C20 | - | PM1-PM20 |
| CloudEngine | CE16804-DC | V200R005C20 | - | PM1-PM6 |
| CloudEngine | CE16808-DC | V200R005C20 | - | PM1-PM10 |
1表3-33 PDC-2200WC指示灯说明
| 指示灯丝印 | 指示灯名称 | 指示灯颜色 | 指示灯状态 | 状态描述 |
|---|---|---|---|---|
| Input | 电源指示灯 | 绿色 | 常亮 | 表示电源模块输入正常。 |
| 绿色 | 快闪（4Hz） | 表示电源模块输入电压超出了范围。 | ||
| 绿色 | 常灭 | 表示电源模块无输入。 | ||
| Output | 告警指示灯 | 绿色 | 常亮 | 表示电源模块输出正常。 |
| 绿色 | 常灭 | 表示电源模块无输出或者输出异常。 | ||
| Alarm | 故障指示灯 | 红色 | 常灭 | 表示电源模块正常。 |
| 红色 | 常亮 | 表示电源模块故障，可能原因有：内部短路、风扇故障、输出过压、过温关机、通讯异常、严重不均流。 |
1表3-34 PDC-2200WC功能和特性
| 功能和特性 | 描述 |
|---|---|
| 输入欠压保护 |
保护状态特征为电源关闭输出，停止供电，且能自动恢复供电。 INPUT指示灯绿色闪烁。 |
| 输入过压保护 |
保护状态特征为电源关闭输出，停止供电，且能自动恢复供电。 INPUT指示灯绿色闪烁。 |
| 输入过流保护 |
保护状态特征为电源关闭输出，停止供电，且不能自动恢复供电。 INPUT指示灯灭。 |
| 输出过压保护 |
保护状态特征为电源关闭输出，停止供电，且不能自动恢复供电。 OUTPUT指示灯灭 |
| 输出限流保护 |
保护状态特征为将电源输出电流强制限定在某个值，且能自动恢复供电。 OUTPUT指示灯绿色常亮。 |
| 输出短路保护 |
保护状态特征为间断性的输出电流，且输出电流值限定在某个范围内，且能自动恢复供电。 OUTPUT指示灯灭。 |
| 过温保护 |
